振華興3D自動光學檢測儀 在線式3D AOI檢測設備
在線3D AOI 產品特點
1、支持離線編程和調試
2、500萬像素工業攝像機
3、全新的光源設計,有效剔除不良
4、矢量分析算法,多種軟件檢測算法綜合運用實現最佳檢測能力
5、設備可直接和NGBUFFER以及其他設備通過特定的通訊協議進行數據的交互
6、中央服務器模式,可通過中央控制服務器收集所有機,臺的測試信息,便于生產的綜合管理,多臺設備只需要一位操作人員
135-1032-6713
立即咨詢
產品介紹

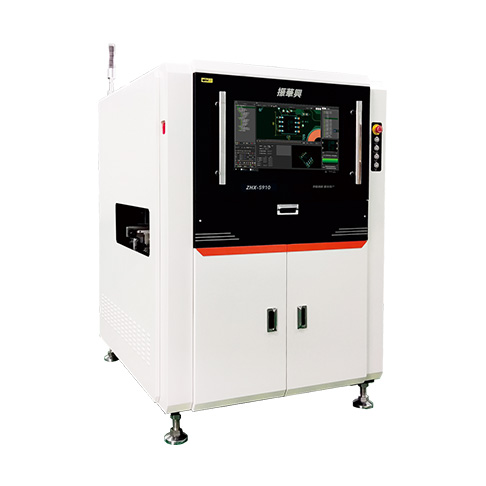

振華興3D自動光學檢測儀 在線式3DAOI檢測設備
在線3D AOI 產品特點
1、支持離線編程和調試
2、500萬像素工業攝像機
3、全新的光源設計,有效剔除不良
4、矢量分析算法,多種軟件檢測算法綜合運用實現最佳檢測能力
5、設備可直接和NGBUFFER以及其他設備通過特定的通訊協議進行數據的交互
6、中央服務器模式,可通過中央控制服務器收集所有機,臺的測試信息,便于生產的綜合管理,多臺設備只需要一位操作人員
振華興AOI上下同時檢,靈活/多用途AOI

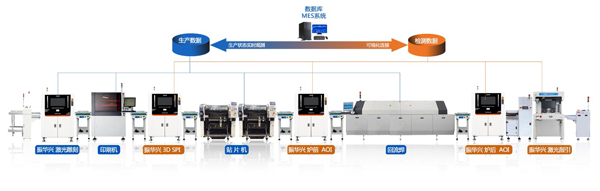

不同型號適用于生產在線的多個質量控制位置,包括錫膏印刷后2D的錫膏質量檢查,回流焊接前的元器件測定,回流焊接后PCBA的工藝品質檢查,以及手插件波峰接后的檢查

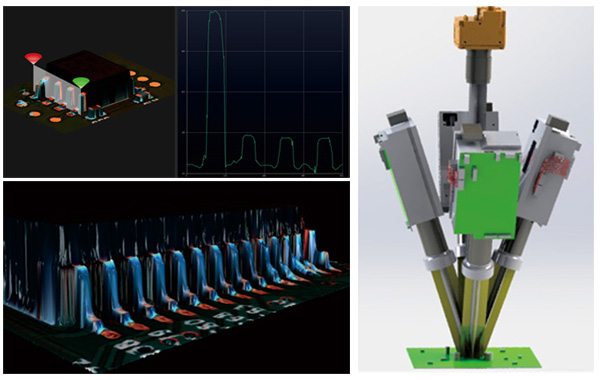

兩個同步視覺系統
設備具備上下兩個同步視覺系統,可自動對雙面基板的兩面信息進行同時檢測,并將結果同步輸出。可根據實際的檢測需求選擇上下檢測的形式,如上下同時檢測,或者只檢測當前面。
光源互斥功能可以有效的避免上下同時拍照造成的相互干擾。
多級用戶管理系統
軟件可采用多級用戶進行管理,保證軟件操作和修改的嚴謹性。
可追溯:程序的修改以及測試人員可追溯,強化AOI的操作以及程序管理。
AB面數據共享
通過智能相機條碼識別系統,自動識別TOP面或者BOT面條碼,條碼信息可根據需求選擇共享并可以關聯綁定,便于數據的維護管理。
視覺識別系統
1、鏡頭:高分辨率遠心工業鏡頭,20微米,15微米,12微米,10微米,8微米可選
2、判別方法:矢量分析算法,集成邏輯或運算,雙邊亮度邊界距離,元件本體跟蹤,OCV,亮度模板匹配,顏色距離,顏色抽取亮度極差亮度偏差,高度變化最小跨度等三十余種演算法。
3、光源:環形塔狀架構,超亮紅綠藍自四色LED頻閃光源
4、每畫面處理時間:220~450ms4
5、相機:500萬像素
6、0201元件:<7.6ms
7、波峰焊檢測:多錫,少錫,短路,苞焊,沙孔
8、錫育印刷:有無、偏斜、少錫多錫、斷路、污染
9、零件缺陷:缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損
10、焊點缺陷:錫多、錫少、連錫、銅箔污染等(符合ROHS 無鉛焊接檢測要求)
11、可檢測最小元件及間距:0201&0.4mmpitch(20um)01005&0.3mm pitch(15um)
12、FOV: 48.96*40.96 mm (5MP & 20um); 36.72*30.72 mm (5MP & 15um)50*45mm (12MP & 15um);40*30mm (12MP & 10um
